Сервопривод для смесительного и шарового клапана Seltron AVD05, 230 В, 5 Нм, 120 с, 3 точки
В наличии
Доступно для заказов свыше 4000 MDL

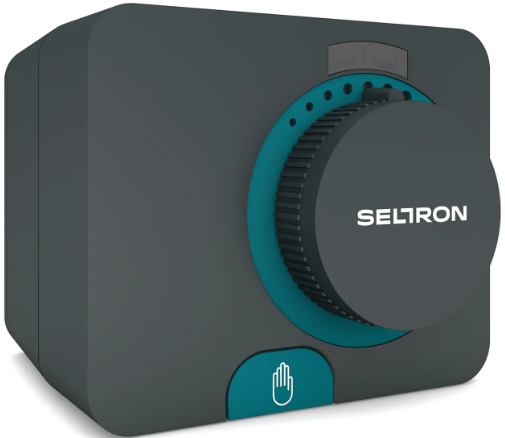

Сервопривод Seltron AVD05 для поворотных смесительных и шаровых клапанов, питание 230 В, момент 5 Нм, время поворота 120 с на 90°. Управляется сигналом в 3 точки.

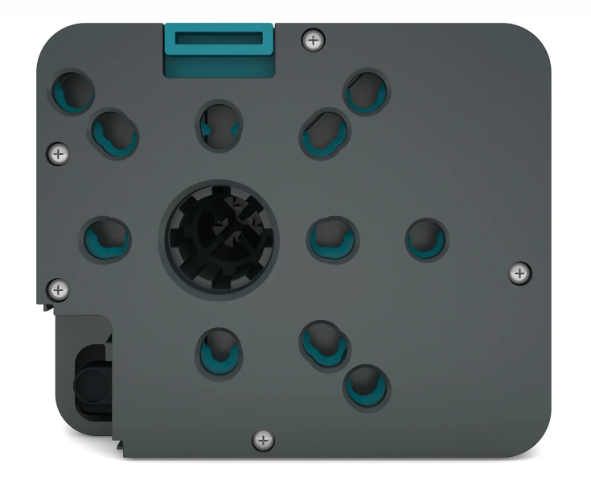

Монтируется на клапаны по ISO 5211 и на многие распространённые смесительные клапаны в одном из четырёх положений; вручную приводится в действие постоянной муфтой.
Как монтируется и подключается
На смесительный или шаровой клапан

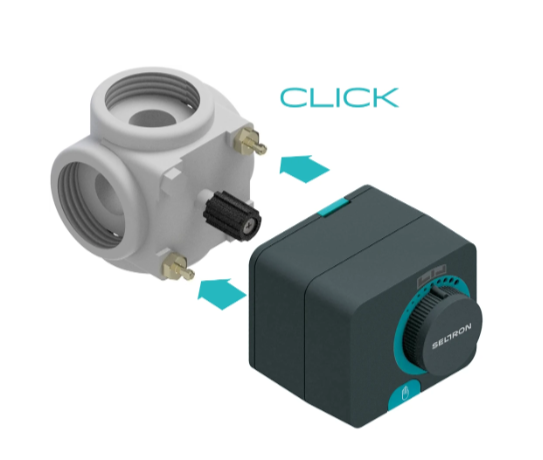

Сервопривод крепится на клапан системой быстрого монтажа, чаще всего без инструмента, в одном из четырёх возможных положений. Монтажный комплект подбирается по модели клапана.
Монтаж и электрическое подключение выполняет установщик. Направление вращения меняется без вскрытия сервопривода, а кабель питания с разъёмом легко заменить.
Загрузки: технический паспорт и инструкции
Технические характеристики
| Тип | Поворотный сервопривод |
| Питание | 230 В перем. тока, 50 Гц |

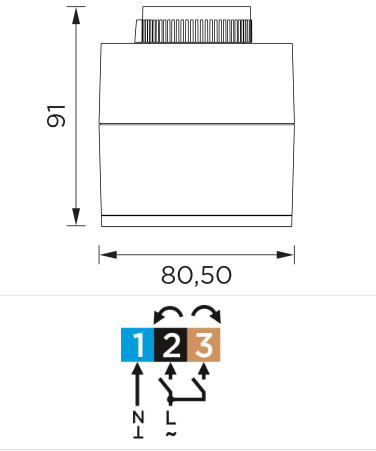

| Управляющий сигнал | 3 точки |
| Момент | 5 Нм |
| Время поворота на 90° | 120 с (2 мин) |
| Угол поворота | 90° |
| Степень защиты | IP42 |
| Класс защиты | II |
| Рабочая температура | 0…50 °C |
| Температура хранения | −20…75 °C |
| Кабель подключения | 2 м, с разъёмом |
| Совместимые клапаны | Поворотные смесительные и шаровые клапаны по ISO 5211; монтажные комплекты для многих марок (ESBE, Danfoss, Honeywell, Meibes и другие, по паспорту) |
| Ручное управление | Постоянная муфта |
| Корпус | Пластик PC, тёмно-серый |
| Гарантия Simplex | 2 года |
Почему его выбирают
- Широкая совместимость: для поворотных смесительных и шаровых клапанов ISO 5211, с монтажными комплектами для многих марок.
- Быстрый монтаж: четыре положения на клапане, как правило без инструмента.
- Ручное управление: постоянная муфта; при переключении сервопривод электрически отключается.
- Устойчив к заклиниванию клапана: прочная конструкция и тихая работа.
- Всё видно: светодиоды направления вращения и шкала положения клапана.
- Кабель с разъёмом: при повреждении легко заменить.
Смотрите также смесительные клапаны и сервоприводы · автоматика и аксессуары.
Частые вопросы
Для каких клапанов подходит AVD05?
Для поворотных смесительных и шаровых клапанов по ISO 5211: в контурах отопления и охлаждения, при переключении между отоплением и горячей водой или между источниками тепла. Модель клапана определяет нужный монтажный комплект.
Что значит управление в 3 точки?
Регулятор или автоматика системы отдельно командуют поворот в одну или другую сторону и остановку в нужном положении, в отличие от простого управления ВКЛ/ВЫКЛ в 2 точки.
Можно ли управлять вручную?
Да. Нажимается кнопка муфты, и клапан поворачивается ручкой ручного позиционирования; при переключении сервопривод электрически отключается.
