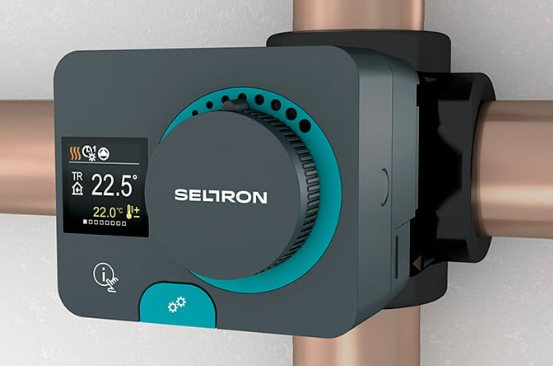

Компактный регулятор постоянной температуры с сервоприводом Seltron ACD20, 230 В, 2 датчика Pt1000
В наличии
Доступно для заказов свыше 4000 MDL

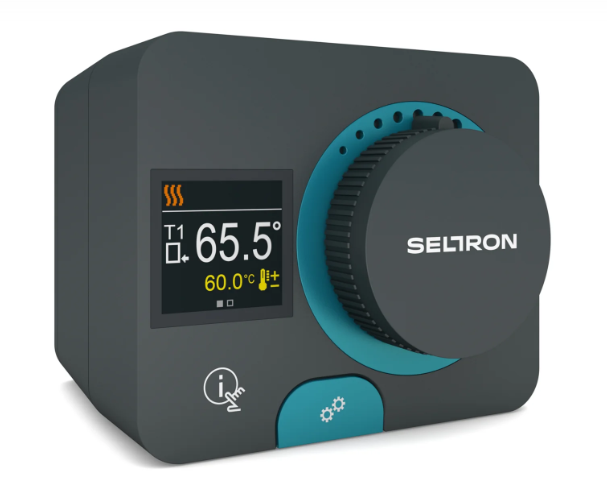

Компактный регулятор Seltron ACD20 со встроенным сервоприводом поддерживает постоянную температуру теплоносителя, управляя смесительным клапаном и циркуляционным насосом. Поставляется с 2 датчиками температуры Pt1000.
Температура задаётся в диапазоне 10–90 °C с клавиатуры и цветного графического экрана, по одной из 3 предустановленных гидравлических схем.
Как монтируется и подключается
Прямо на смесительный клапан

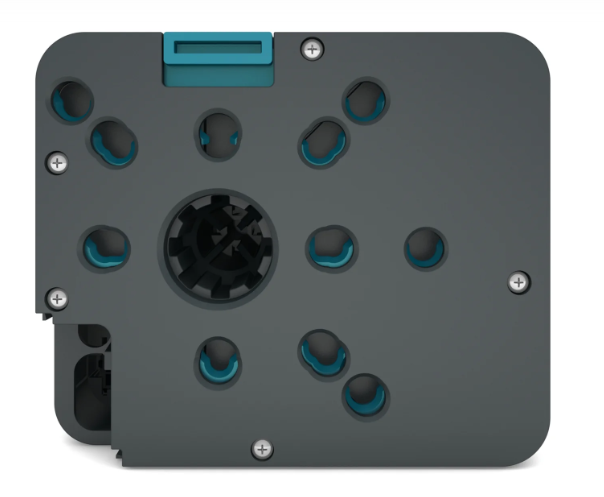

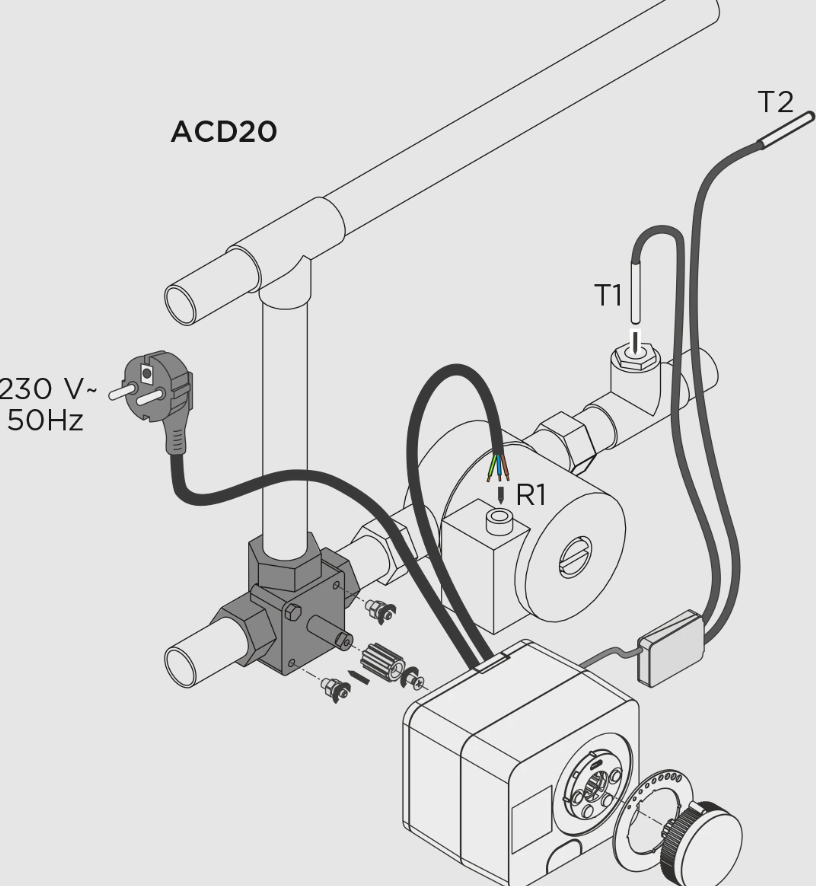

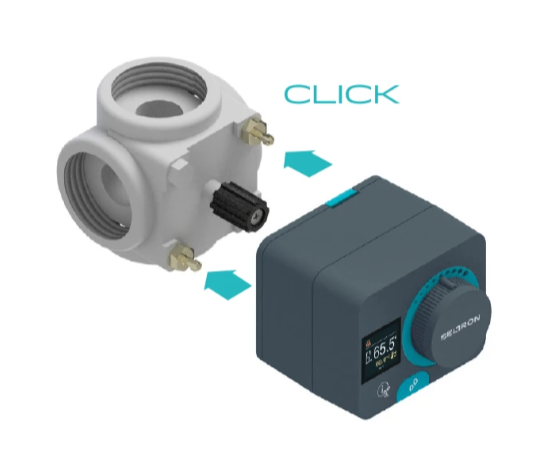

Регулятор крепится на смесительный клапан системой «Click», как правило без инструмента; монтажный комплект подбирается по модели клапана. Два датчика устанавливаются на трубу согласно выбранной гидравлической схеме.
Монтаж, подключение к сети и к насосу выполняет установщик. Кабель питания с вилкой, а выход для насоса это твердотельное реле на 1 А, 250 В.
Загрузки: технический паспорт и инструкции
Технический паспорт (PDF)Руководство по эксплуатации и монтажу (PDF)
Технические характеристики
| Тип | Компактный регулятор постоянной температуры с сервоприводом |
| Питание | 230 В перем. тока, 50 Гц |
| Управление смесительным клапаном | 3 точки, алгоритм PID |
| Время поворота на 90° | 2 мин |
| Управление циркуляционным насосом | 2 точки (ВКЛ/ВЫКЛ), твердотельное реле 1(1) А, 250 В |
| Входы для датчиков | 2, тип Pt1000 |
| Датчики в комплекте | 2 (с кабелем 1 м и 3 м, с разъёмом) |
| Диапазон настройки | 10–90 °C |

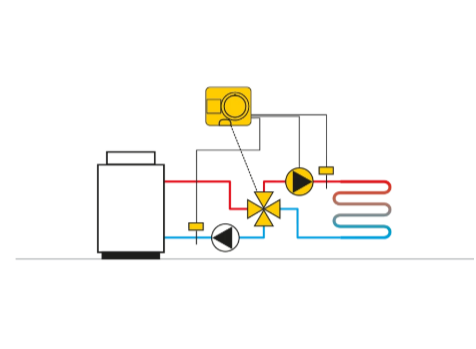

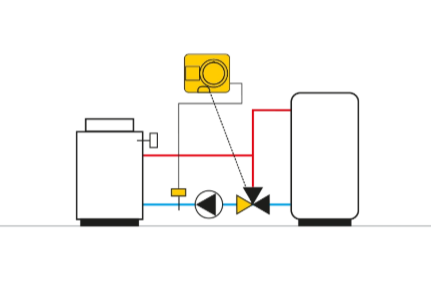

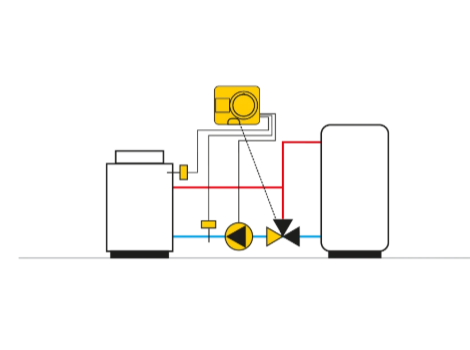

| Предустановленные гидравлические схемы | 3: температура обратки, температура подачи, подача с ограничением обратки |

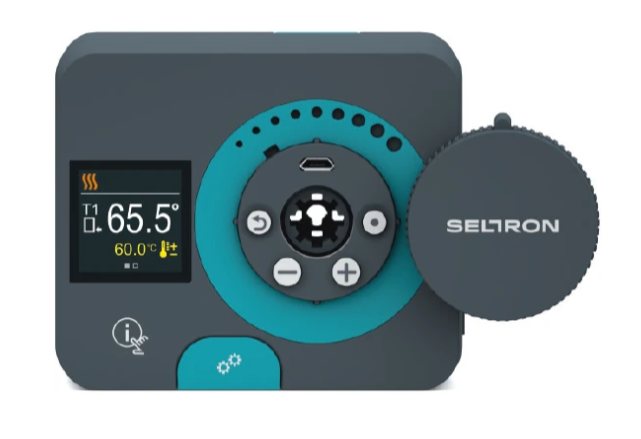

| Экран | Графический цветной, 240 × 240 точек |
| Языки интерфейса | 14, включая русский |
| Степень защиты | IP42 |
| Класс защиты | I |
| Рабочая температура | 0…50 °C |
| Вес | 1 кг |
| Ручное управление | Муфта, съёмная ручка |
| Гарантия Simplex | 2 года |
Почему его выбирают
- Всё в одном корпусе: регулятор и сервопривод, готов к установке на смесительный клапан.
- Насос и клапан под управлением: выход для циркуляционного насоса и 3 предустановленные гидравлические схемы.
- Цветной экран и мастер запуска: настройка в несколько шагов, интерфейс на 14 языках, включая русский.
- Защиты: от перегрева и переохлаждения, функции защиты от заклинивания клапана и насоса.
- Быстрый монтаж «Click», муфта для ручного перемещения и разъём USB для обновлений.
Смотрите также смесительные клапаны и сервоприводы · автоматика для тёплого пола.
Частые вопросы
Для чего используется ACD20?
Для поддержания постоянной температуры обратки котла или другого источника тепла и температуры подачи в системах отопления или охлаждения, например в смесительных группах, тёплом поле или контурах с радиаторами.
На какие смесительные клапаны устанавливается?
Seltron предлагает монтажные комплекты для многих смесительных клапанов на рынке (ESBE, Danfoss, Honeywell, Meibes и другие, по паспорту). Модель клапана определяет нужный комплект; уточните у нас перед заказом.
Для чего нужны два датчика?
Их функция зависит от выбранной гидравлической схемы: один датчик измеряет температуру в трубе, а второй, в схемах, где он используется, температуру источника тепла. Схема выбирается при первом запуске.
