Seltron Vana deviatoare 3 cai AQD05RS 13S, DN25 orizontal

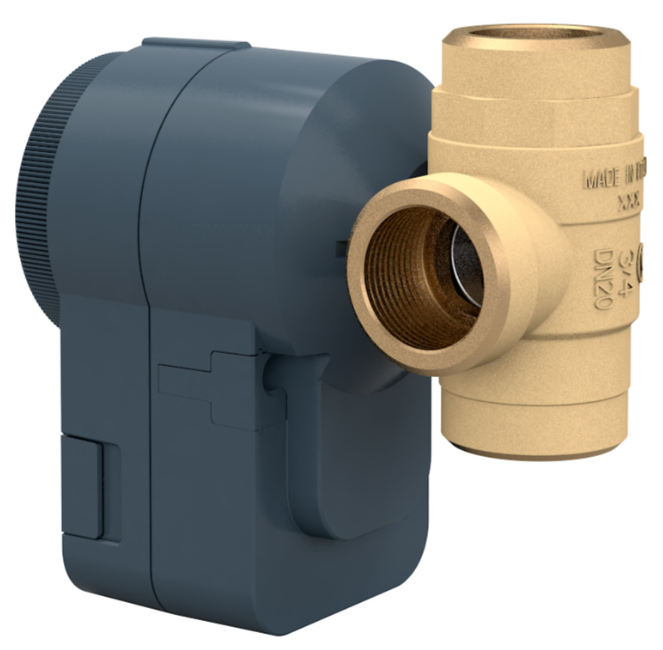

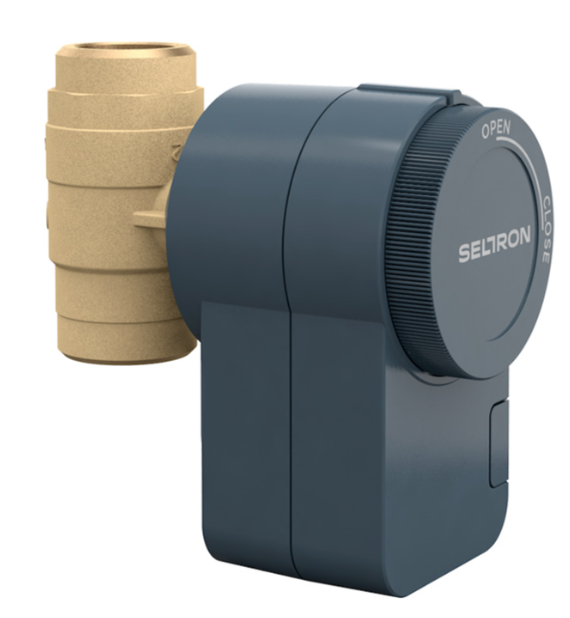

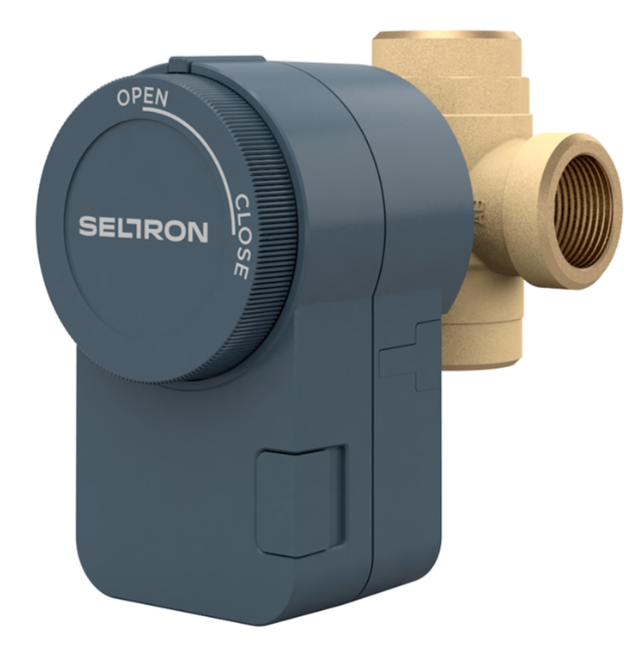

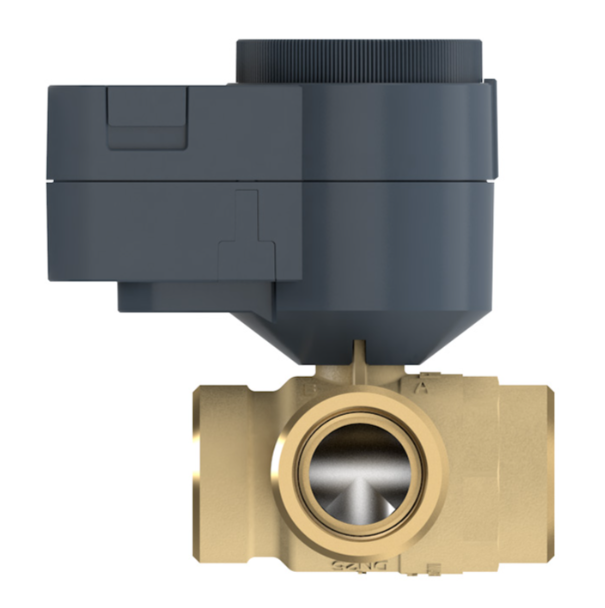

Servomotor Seltron AQD05RS cu vană deviatoare 3 căi BVQ DN25, 5 Nm, 13 s, 230 V, filet interior, montaj orizontal

Servomotorul Seltron AQD05RS cu vana deviatoare cu 3 căi BVQ DN25 este un ansamblu compact și fiabil destinat comutării automate a fluxului agentului termic între diferite circuite sau surse de căldură.

Soluția este potrivită pentru instalații de încălzire și răcire, prepararea apei calde menajere, precum și pentru sisteme în care este necesară comutarea între diferite surse de căldură. Poate fi utilizată pentru comutarea între încălzire și prepararea ACM, între două surse de căldură sau între diferite circuite ale instalației.

Servomotorul AQD05RS are un cuplu nominal de 5 Nm, timp de rotație de 13 secunde și alimentare la 230 V AC. Vana BVQ DN25 are conexiuni cu filet interior Rp 1" și un coeficient de debit Kvs 11,3 m³/h.

Avantaje:

• Ansamblu compact servomotor + vană;
• instalare și demontare rapidă, fără unelte;
• montarea incorectă a servomotorului pe vană este prevenită constructiv;
• posibilitate de schimbare a sensului de rotație;
• posibilitate de acționare manuală a vanei;
• poziția vanei este indicată direct pe servomotor.

Caracteristici tehnice:

• Producător: Seltron
• Model servomotor: AQD05RS
• Tip vană: deviatoare, 3 căi
• Model vană: BVQ
• Diametru nominal: DN25
• Racord: Rp 1" filet interior
• Montaj: orizontal
• Cuplu nominal: 5 Nm
• Timp de rotație: 13 s / 90°
• Alimentare: 230 V AC
• Consum: 5 W
• Grad de protecție: IP42
• Kvs: 11,3 m³/h

Aplicații:

• comutarea între încălzire și prepararea ACM;
• comutarea între două surse de căldură;
• comutarea între diferite circuite de încălzire;
• sisteme de încălzire și răcire;
• instalații cu centrale termice și pompe de căldură;
• sisteme de preparare a apei calde menajere;
• alte instalații hidraulice unde este necesară devierea fluxului.
