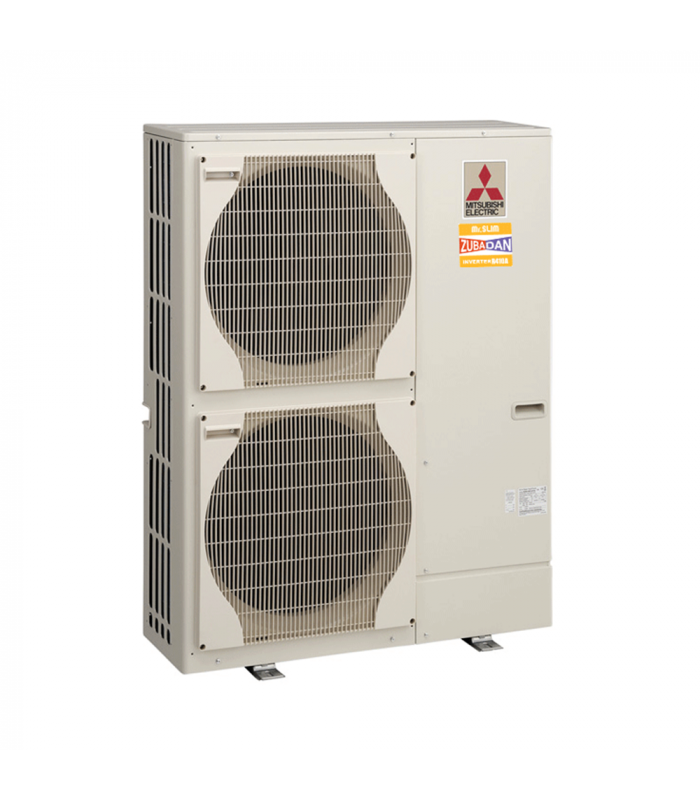

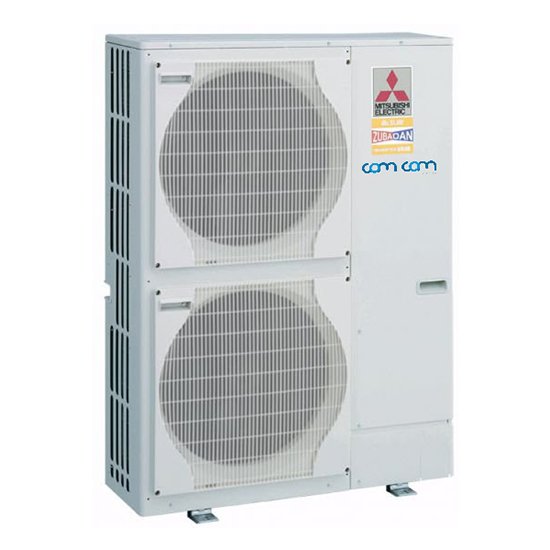

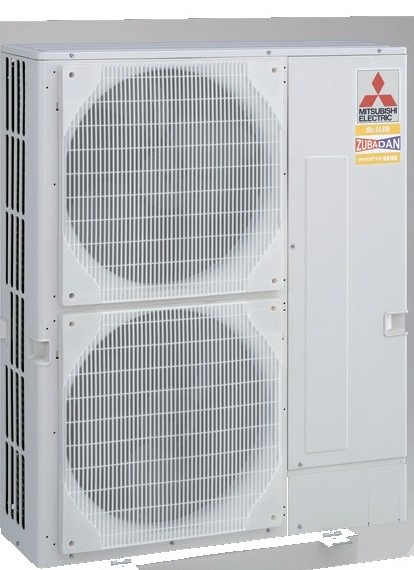

Unitate exterioară pompă de căldură aer-apă split MITSUBISHI ELECTRIC Ecodan Zubadan 11,2 kW, trifazată, R410A, cu 2 ventilatoare, PUHZ-SHW112YHA

MITSUBISHI ELECTRIC Ecodan Zubadan PUHZ-SHW112YHA este unitatea exterioară a unei pompe de căldură aer-apă split cu tehnologie inverter. Nu funcționează singură: se asociază cu o unitate interioară Ecodan, între cele două circulă agent frigorific R410A, iar în casă ajunge doar apa din instalația de încălzire. Tabelul oficial al generației D prevede pentru acest model unitățile interioare: hidroboxurile ERSC-VM2D (încălzire și răcire) și EHSC-YM9D (doar încălzire), respectiv cilindrii cu boiler ERST20C-VM2D și EHST20C-VM6D (200 l) și ERST30C-VM2ED (300 l).

La aer exterior de 7 °C și apă de 35 °C produce 11,2 kW de căldură cu un COP de 4,46; la aer de 2 °C și apă de 35 °C COP-ul este 3,34. Puterea nominală de răcire este de 10,0 kW (aer 35 °C, apă 7 °C). Datele de performanță sunt obținute cu schimbător cu plăci conectat.

Domeniul garantat al aerului exterior este de la −28 °C la +21 °C (de la revizia R2) la încălzire, iar apa la ieșire ajunge la maximum +60 °C. Alimentarea este trifazată (400 V). Unitatea are două ventilatoare.

De ce o alegi

• Inverter: compresorul scroll își reglează turația după necesar, deci nu pornește și nu se oprește brusc.
• Încălzire, răcire și apă caldă într-un sistem Ecodan: răcirea cu unități interioare reversibile, apa caldă menajeră cu cilindru cu boiler sau boiler extern.
• Eficiență declarată: COP 4,46 la aer 7 °C / apă 35 °C și COP 3,34 la aer 2 °C / apă 35 °C.
• Funcționare pe ger: încălzire garantată de la −28 °C (de la revizia R2) și apă caldă menajeră de la aceeași limită.
• Sistem split: agentul frigorific rămâne între unitatea exterioară și cea interioară (lungime maximă a țevilor 75 m, diferență de nivel maximă 30 m), iar în instalația casei circulă apă.

Cum se montează

• Unitatea se montează în exterior, pe fundație sau suporturi, cu spațiu liber în jur pentru aerul care trece prin schimbător și pentru acces la service.
• Țevile frigorifice sunt de 9,52 mm (lichid) și 15,88 mm (gaz); lungimea maximă este de 75 m, iar diferența maximă de nivel este de 30 m.
• Debitul nominal de apă este de 14,4–32,1 l/min.
• Montajul, racordarea la instalație și punerea în funcțiune se fac de specialiști, conform instrucțiunii producătorului.

Ce îți mai trebuie pentru instalare

• Unitate interioară Ecodan din tabelul oficial: hidrobox ERSC-VM2D (fără boiler) sau cilindru cu boiler ERST20C-VM2D / EHST20C-VM6D (200 l) ori ERST30C-VM2ED (300 l). Fără unitate interioară, unitatea exterioară nu poate funcționa.
• Răcire: doar cu unități interioare reversibile (ERSC, ERST); variantele EHSC și EHST sunt doar pentru încălzire.
• Apă caldă menajeră: cilindrii au boiler încorporat; la hidroboxul ERSC ai nevoie de un boiler extern cu serpentină mărită pentru pompe de căldură și, conform proiectului, de senzorul de boiler PAC-TH011TK2-E.
• Țevi frigorifice (lichid 9,52 mm / gaz 15,88 mm), vas tampon, filtru magnetic și pompe de circulație, în funcție de proiect. Controlerul FTC6 PAC-IF071B-E se folosește în sistemele care îl cer.

Caracteristici tehnice

Pentru cine se potrivește

• Proprietarul unei case care vrea încălzire și apă caldă cu pompă de căldură aer-apă, într-un sistem Ecodan alcătuit din unitate exterioară și unitate interioară.

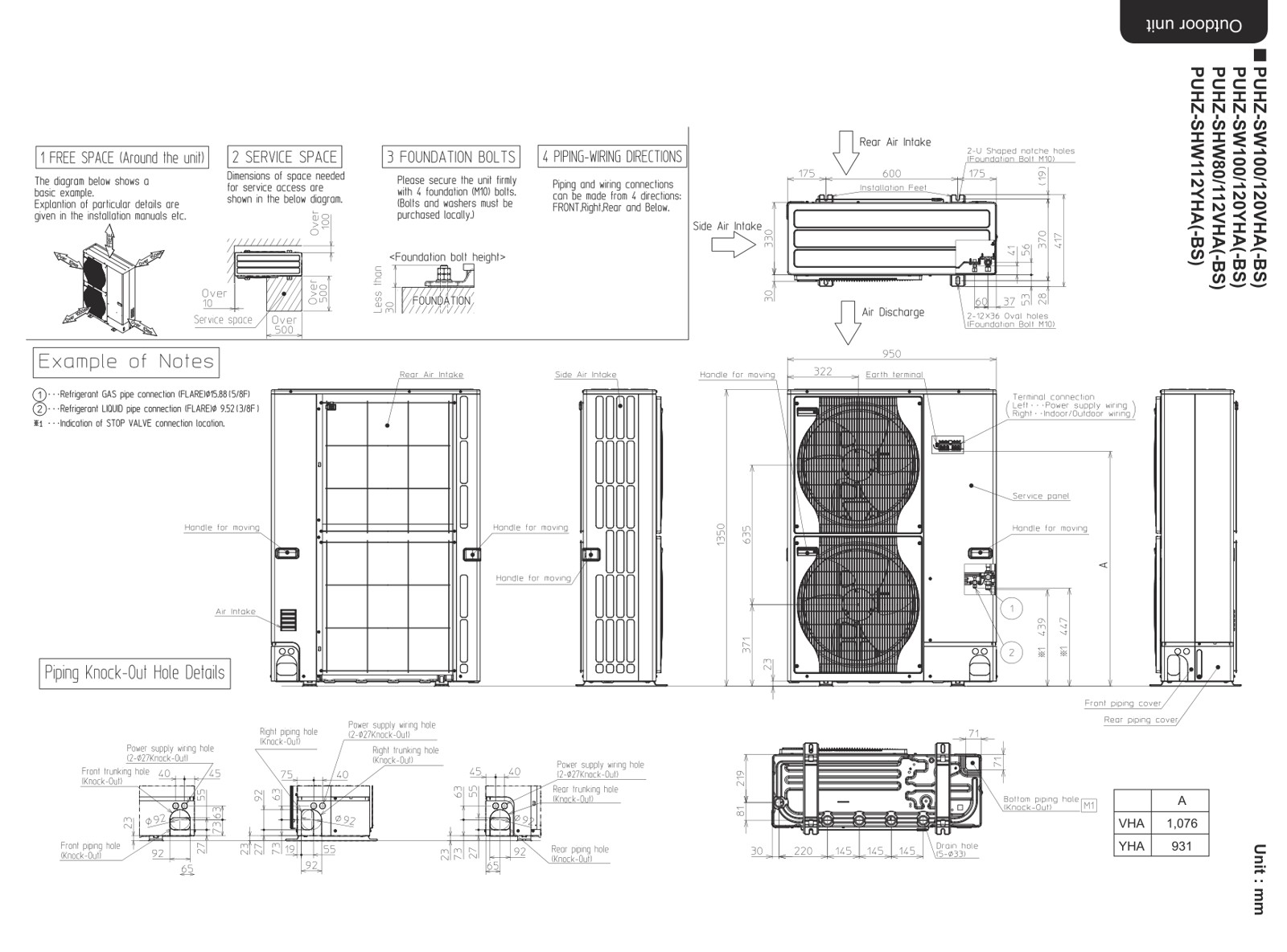

• Instalatorul: țevile frigorifice, alimentarea, domeniile de temperatură și desenul cu cote sunt în tabelul de mai sus și în documentele atașate.
• Proiectantul: combinațiile oficiale cu unitățile interioare ale generației D sunt în broșura atașată.

Întrebări frecvente

Vezi și: Pompe de căldură de tip split · Pompe de căldură
