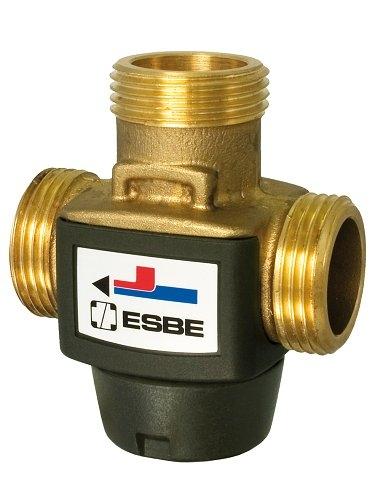

Ventil termic ESBE VTC 312, DN 20 (G 1″), deschidere la 45 °C

Ventilul termic ESBE VTC 312 protejează cazanul pe combustibil solid de până la 30 kW de returul prea rece: se deschide la 45 °C, iar cazanul lucrează cu apă mai caldă, fără condens și gudron. Este soluția clasică pentru protecția returului la cazan pe lemne, cu racord G 1″ (DN 20).

Montaj și utilizare

• Termostatul începe să deschidă portul A când apa amestecată din AB ajunge la 45 °C și închide complet portul B (bypass) la aproximativ 55 °C.
• Cât returul este rece, ventilul amestecă apă fierbinte din cazan; astfel cazanul nu primește apă rece în retur, scad condensul și depunerile de gudron.
• Ventilul reglează pe două porturi, nu cere robinet de echilibrare pe bypass și funcționează în orice poziție de montaj.
• Se montează pe returul către cazan (variantă recomandată pentru schema simplă) sau pe conducta de alimentare a rezervorului de acumulare. Nu cere întreținere în condiții normale.

Caracteristici tehnice

• Producător: ESBE
• Serie / model: VTC 312 (filet exterior)
• Cod producător: 51001500
• Tip: Ventil termic de amestec pentru protecția returului
• Diametru nominal: DN 20
• Racord: G 1″, filet exterior
• Temperatură de deschidere: 45 °C ± 2 °C
• Kvs: 3,2 m³/h
• Putere cazan: până la 30 kW
• Temperatura mediului: 0…100 °C
• Presiune nominală: PN 10 (10 bar)
• Material corp: Alamă DZR (rezistentă la dezincare)
• Fluid: Apă de încălzire; apă cu glicol max. 50%
• Greutate: 0,51 kg

La alegere verificați

• Puterea cazanului: seria VTC 312 este pentru cazane pe combustibil solid de până la 30 kW; pentru puteri mai mari alegeți seria VTC 511.
• Racordul: filet exterior G 1″ (DN 20); verificați că țevile și fitingurile din schemă se potrivesc.
• Temperatura de 45 °C este o valoare joasă; confirmați în manualul cazanului temperatura minimă recomandată pentru retur.
• Pentru service, montați robinete de închidere pe racorduri.

Întrebări frecvente

Pentru ce putere de cazan este ventilul VTC 312?
Conform producătorului, seria VTC 300 se folosește în sisteme de încălzire cu cazane pe combustibil solid de până la 30 kW, care încarcă și un rezervor de acumulare.

Pe ce conductă se montează ventilul?
De regulă pe returul către cazan. Se poate monta și pe conducta de alimentare a rezervorului de acumulare. Funcționarea nu depinde de poziția de montaj.

Admite amestecuri cu glicol?
Da, până la 50% glicol; pentru 30–50% glicol puterea maximă a ventilului scade cu 30–40%, deci dimensionarea se face cu atenție.
