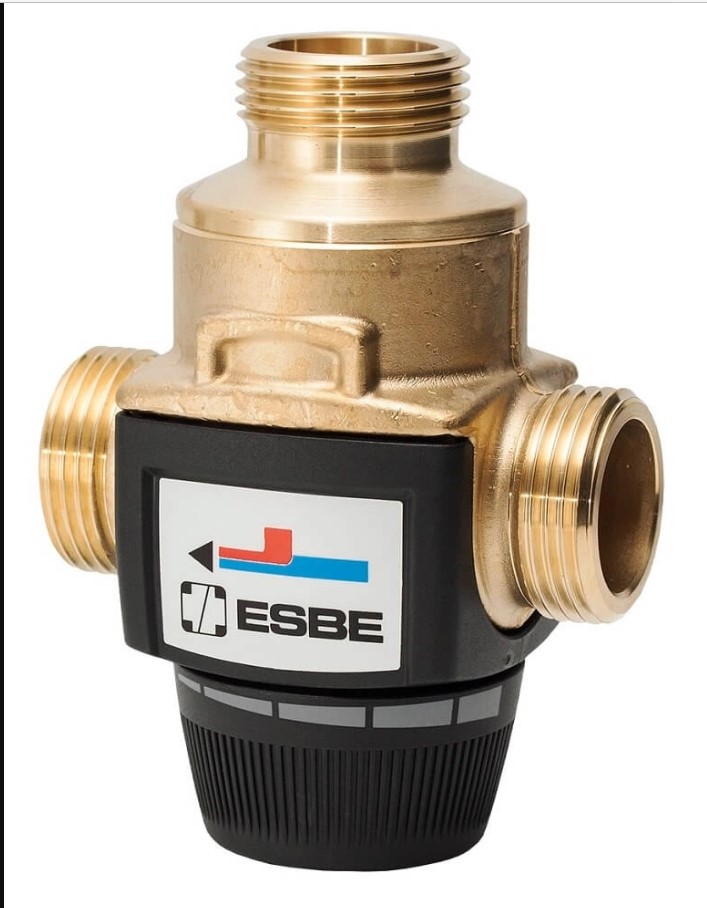

Ventil termic ESBE VTC 422, DN 25 (G 1″), reglabil 50–70 °C

Ventilul termic ESBE VTC 422 are temperatura de deschidere reglabilă între 50 și 70 °C, deci se adaptează fiecărui cazan pe combustibil solid fără schimbarea termostatului. Protejează returul de condens și gudron și poate încărca eficient un rezervor de acumulare.

Montaj și utilizare

• Temperatura de deschidere se reglează pe ventil între 50 și 70 °C, deci se potrivește fără schimbarea termostatului.
• Ventilul recirculă apă fierbinte din cazan cât timp returul este rece și lasă returul să intre în cazan abia după ce se atinge valoarea setată.
• Reglează pe două porturi, nu cere robinet de echilibrare pe bypass, iar ambele porturi sunt etanșe.
• Se montează pe returul cazanului sau pe alimentarea rezervorului de acumulare, în orice poziție.

Caracteristici tehnice

• Producător: ESBE
• Serie / model: VTC 422 (reglabil)
• Cod producător: 51060600
• Tip: Ventil termic de amestec cu temperatură reglabilă
• Diametru nominal: DN 25
• Racord: G 1″, filet exterior
• Temperatură de deschidere: 50–70 °C (reglabilă), ± 4 °C
• Kvs: 4,5 m³/h
• Temperatura mediului: 0…100 °C
• Presiune nominală: PN 10 (10 bar)
• Presiune diferențială max.: 1 bar (0,3 bar între porturile A și B)
• Etanșeitate: A–AB și B–AB etanșe (fără scurgeri)
• Material corp: Alamă DZR (rezistentă la dezincare)
• Fluid: Apă de încălzire; apă cu glicol max. 50%
• Greutate: 0,77 kg

La alegere verificați

• Puterea cazanului și debitul: Kvs 4,5 se potrivește cazanelor de putere medie; verificați diagrama de pierdere de presiune din fișa ESBE.
• Racordul este cu filet exterior G 1″: pregătiți fitingurile cu filet interior.
• Setați temperatura din manualul cazanului (de obicei 55–65 °C la returul cazanului pe combustibil solid).
• Pentru service, montați robinete de închidere pe racorduri.

Întrebări frecvente

Cum se reglează temperatura ventilului VTC 422?
Temperatura de deschidere se alege pe corpul ventilului între 50 și 70 °C. Ventilul are stabilitate de ±4 °C în condițiile din fișa producătorului.

Care este diferența față de VTC 412?
VTC 412 are temperatură fixă (50 sau 55 °C) și Kvs 5,5. VTC 422 are temperatura reglabilă 50–70 °C și Kvs 4,5.

Se poate folosi pentru încărcarea rezervorului de acumulare?
Da, producătorul indică ambele aplicații: protecția returului cazanului și încărcarea eficientă a acumulatorului.
