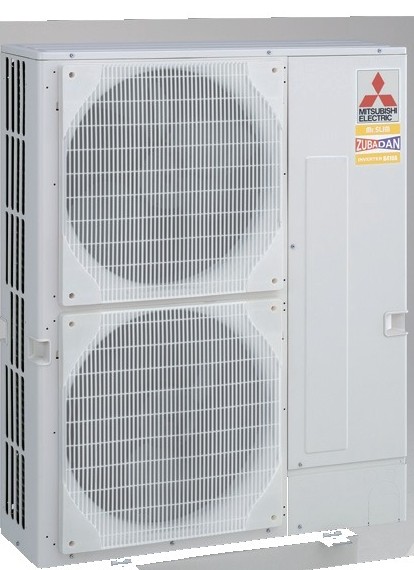

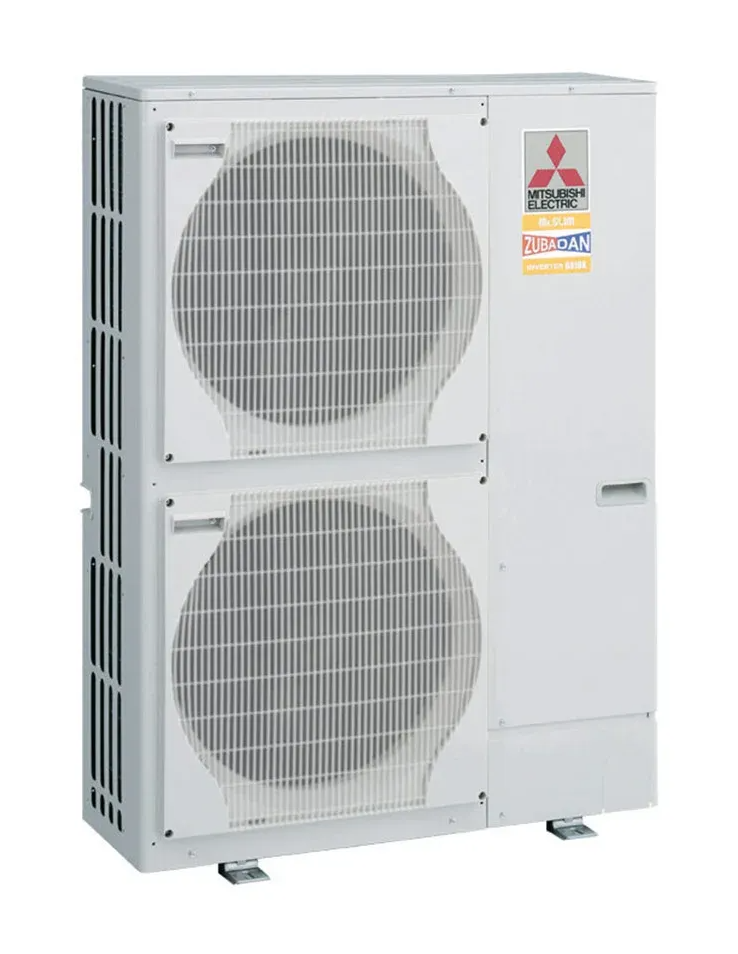

Unitate externă pentru pompă de căldură MITSUBISHI Zubadan 23 kW, trifazată, PUHZ-SHW230YKA2

MITSUBISHI ELECTRIC Ecodan Zubadan PUHZ-SHW230YKA2 este unitatea exterioară a unei pompe de căldură aer-apă split cu tehnologie inverter. Nu funcționează singură: se asociază cu o unitate interioară Ecodan, între cele două circulă agent frigorific R410A, iar în casă ajunge doar apa din instalația de încălzire. Pentru acest model tabelul oficial al generației D prevede unitatea interioară (hidrobox) ERSE-YM9ED pentru încălzire și răcire (varianta doar pentru încălzire este EHSE-YM9ED). Cilindrii cu boiler ERST/EHST se asociază cu unitățile exterioare de 80–140, nu cu acest model.

La aer exterior de 7 °C și apă de 35 °C produce 23,0 kW de căldură cu un COP de 3,65; la aer de 2 °C și apă de 35 °C COP-ul este 2,37. Puterea nominală de răcire este de 20,0 kW (aer 35 °C, apă 7 °C). Datele de performanță sunt obținute cu schimbător cu plăci conectat.

Domeniul garantat al aerului exterior este de la −25 °C la +21 °C la încălzire, iar apa la ieșire ajunge la maximum +60 °C. Alimentarea este trifazată (400 V). Unitatea are două ventilatoare.

De ce o alegi

• Inverter: compresorul scroll își reglează turația după necesar, deci nu pornește și nu se oprește brusc.
• Încălzire, răcire și apă caldă într-un sistem Ecodan: răcirea cu unități interioare reversibile, apa caldă menajeră cu cilindru cu boiler sau boiler extern.
• Eficiență declarată: COP 3,65 la aer 7 °C / apă 35 °C și COP 2,37 la aer 2 °C / apă 35 °C.
• Funcționare pe ger: încălzire garantată de la −25 °C și apă caldă menajeră de la aceeași limită.
• Sistem split: agentul frigorific rămâne între unitatea exterioară și cea interioară (lungime maximă a țevilor 80 m, diferență de nivel maximă 30 m), iar în instalația casei circulă apă.
• Cascadă: catalogul oficial în limba rusă indică posibilitatea conectării în paralel a 3–4 hidroboxuri.

Cum se montează

• Unitatea se montează în exterior, pe fundație sau suporturi, cu spațiu liber în jur pentru aerul care trece prin schimbător și pentru acces la service.
• Țevile frigorifice sunt de 12,7 mm (lichid) și 25,4 mm (gaz); lungimea maximă este de 80 m, iar diferența maximă de nivel este de 30 m.
• Debitul nominal de apă este de 28,7–65,9 l/min.
• Montajul, racordarea la instalație și punerea în funcțiune se fac de specialiști, conform instrucțiunii producătorului.

Ce îți mai trebuie pentru instalare

• Unitate interioară: hidroboxul ERSE-YM9ED (încălzire și răcire, 3 + 6 kW rezistență de rezervă, trifazat). Fără unitate interioară, unitatea exterioară nu poate funcționa.
• Vas de expansiune pentru circuitul primar: hidroboxul ERSE nu are vas încorporat și se montează separat.
• Apă caldă menajeră: hidroboxul nu are boiler; ai nevoie de un boiler extern cu serpentină mărită pentru pompe de căldură și, conform proiectului, de senzorul de boiler PAC-TH011TK2-E.
• Vas tampon, filtru magnetic și pompe de circulație, în funcție de proiect. Pentru sisteme cu mai multe unități se folosește controlerul FTC6 PAC-IF071B-E.

Caracteristici tehnice

Pentru cine se potrivește

• Proprietarul unei case care vrea încălzire și apă caldă cu pompă de căldură aer-apă, într-un sistem Ecodan alcătuit din unitate exterioară și unitate interioară.

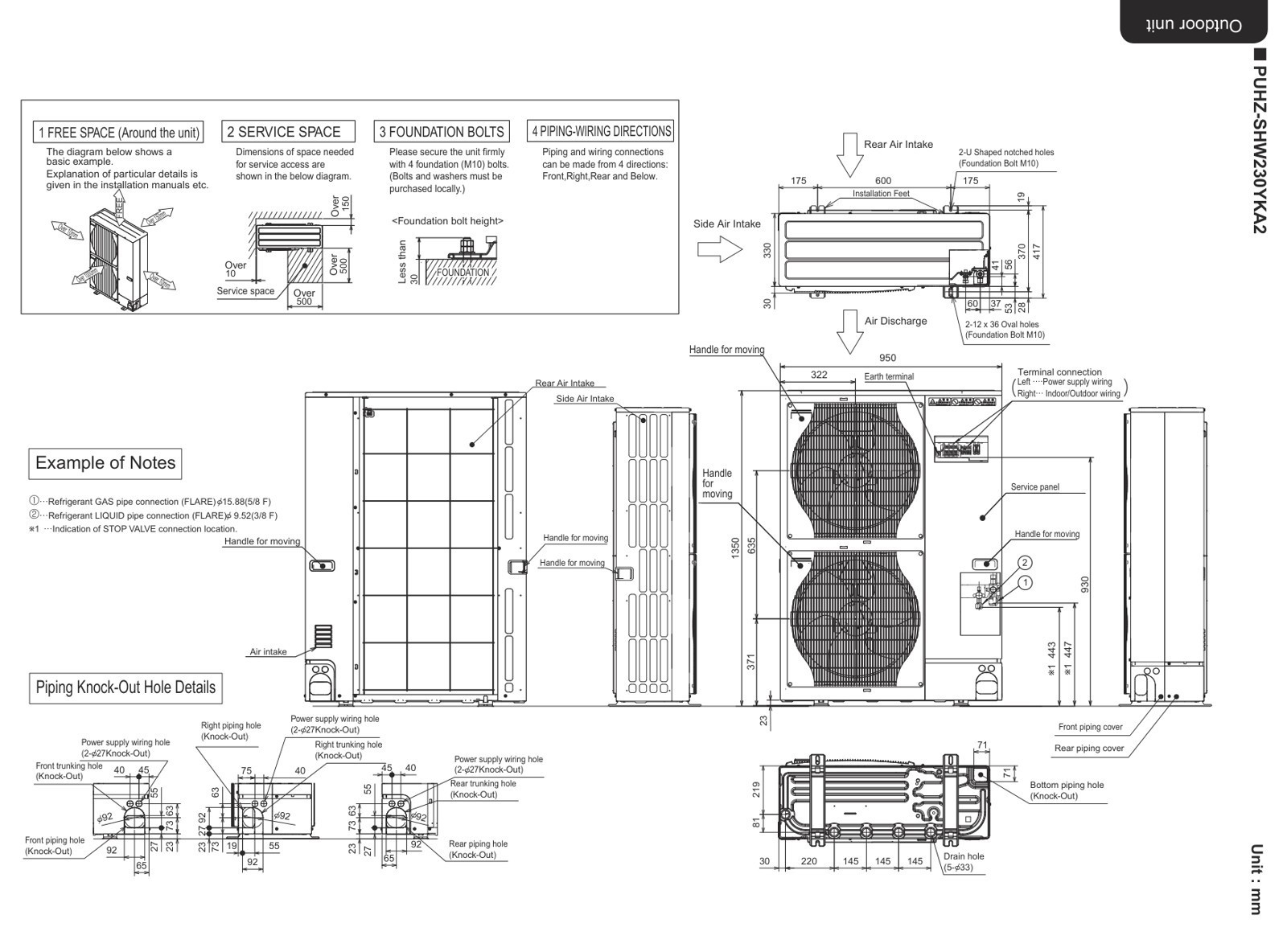

• Instalatorul: țevile frigorifice, alimentarea, domeniile de temperatură și desenul cu cote sunt în tabelul de mai sus și în documentele atașate.
• Proiectantul: combinațiile oficiale cu unitățile interioare ale generației D sunt în broșura atașată.
