Cazanele pe combustibil solid seria Aerfild ES sunt destinate încălzirii locuințelor, spațiilor industriale și altor tipuri de clădiri echipate cu sistem de încălzire centrală, fiind folosite pentru generarea și furnizarea căldurii pentru nevoi tehnologice.
Grosimea oțelului - 4 mm
Controlul Aerfild ES:
prin regulator mecanic de tiraj (opțional)
automat, cu ajutorul unui bloc de automatizare și ventilator (în configurația Aerfild ES Plus)
Principalele tipuri de combustibil pentru Aerfild ES: Se recomandă utilizarea cărbunelui de tip "A" (antracit) conform standardului DSTU 3472-96.
De asemenea, este permisă utilizarea următoarelor tipuri de combustibil:
lemne cu umiditate de cel mult 25%. Lungimea lemnelor trebuie să fie cu aproximativ 50 mm mai mică decât adâncimea camerei de ardere;
brichete din lemn sau turbă cu diametrul de 10-15 cm;
ca adaos la combustibilul principal, se pot adăuga în proporție de 50% deșeuri din lemn cu diferiți parametri de calitate (în ceea ce privește umiditatea) și granulometrie variată (bucăți de lemn, așchii, resturi de lemn provenite din producția de mobilier sau parchet).
Construcția cazanului permite utilizarea eficientă a căldurii generate prin arderea diferitelor tipuri de combustibil solid cu valoare calorică redusă, însă cea mai mare eficiență termică a cazanului este atinsă atunci când se arde antracitul.
Durata arderii unei încărcări de combustibil depinde direct de tipul și calitatea combustibilului, precum și de pierderile de căldură ale clădirii încălzite.
Cazanul poate funcționa doar în regim de alimentare manuală cu combustibil solid.

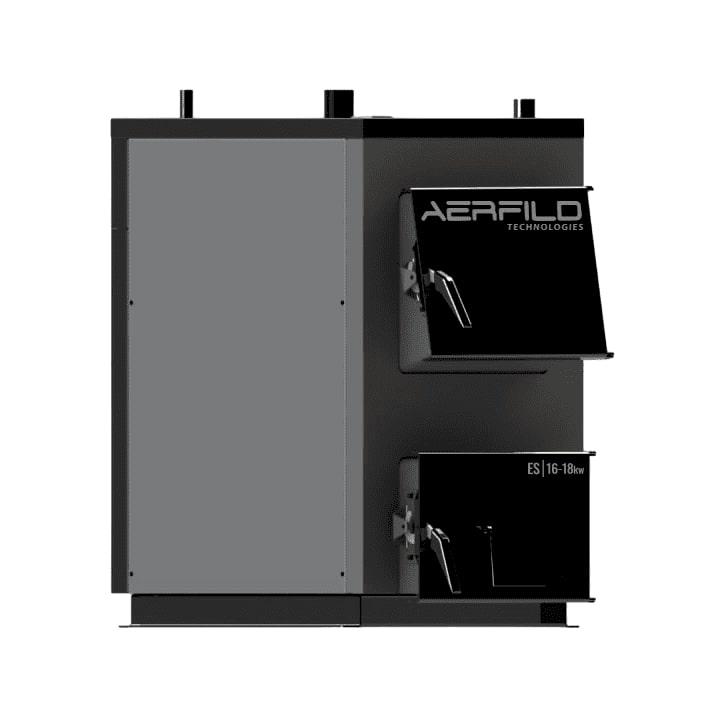

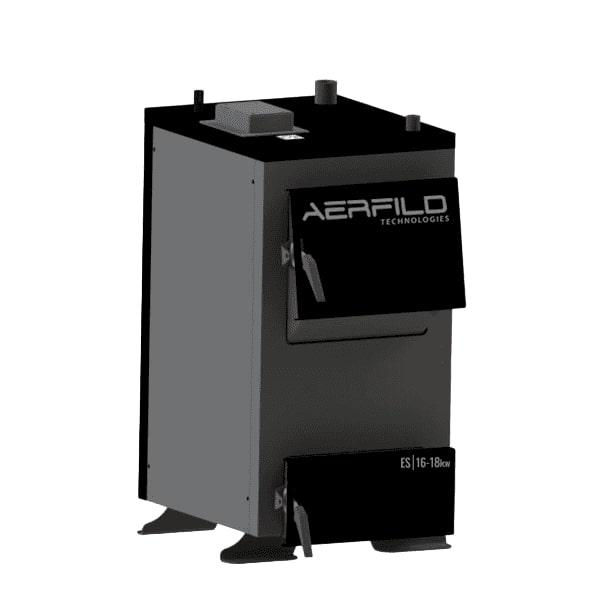

Caracteristicile cazanului pe combustibil solid Aerfild ES 16-18 kW:
Puterea termică nominală | kW | 16
Suprafața de încălzire estimată | m² | 160
Suprafața de schimb de căldură în cazan | m² | 1,30
Randamentul cazanului (combustibil: cărbune), minim | % | 86
Dimensiunile camerei de ardere | mm (adâncime x lățime x înălțime) | 409 x 328 x 340
Volumul camerei de ardere | dm³ | 54
Capacitatea de apă a cazanului | litri | 78
Greutatea cazanului fără apă | kg | 139
Tracțiunea necesară a gazelor de ardere | Pa | 23-30
Temperatura minimă recomandată a apei | °C | 58
Temperatura maximă a apei | °C | 85
Presiunea nominală (maximă de lucru) a apei | MPa | 0,15
Presiunea de testare a apei, maxim | MPa | 0,25
Dimensiuni generale ale cazanului:
Lățime (B) | mm | 544
Înălțime (H) | mm | 924
Înălțimea până la centrul conexiunii de retur (H1) | mm | 895
Înălțimea până la centrul conexiunii de alimentare (H2) | mm | 725
Lungime (L) | mm | 840
Dimensiuni ale ușii de încărcare | mm (înălțime x lățime) | 316 x 316
Dimensiuni racorduri:
Diametrul exterior al coșului de fum | mm | 127
Diametrul conductelor de alimentare și retur (Dₒ) | mm | 40
Parametrii recomandați ai coșului de fum:
Suprafața secțiunii transversale | cm² | 114
Diametrul interior | mm | 121
Înălțimea minimă | m | 6,0
Diametrul racordului pentru supapa de siguranță (Dₒ) | mm | 15
Presiunea necesară de declanșare a supapei de siguranță | MPa | 0,20
