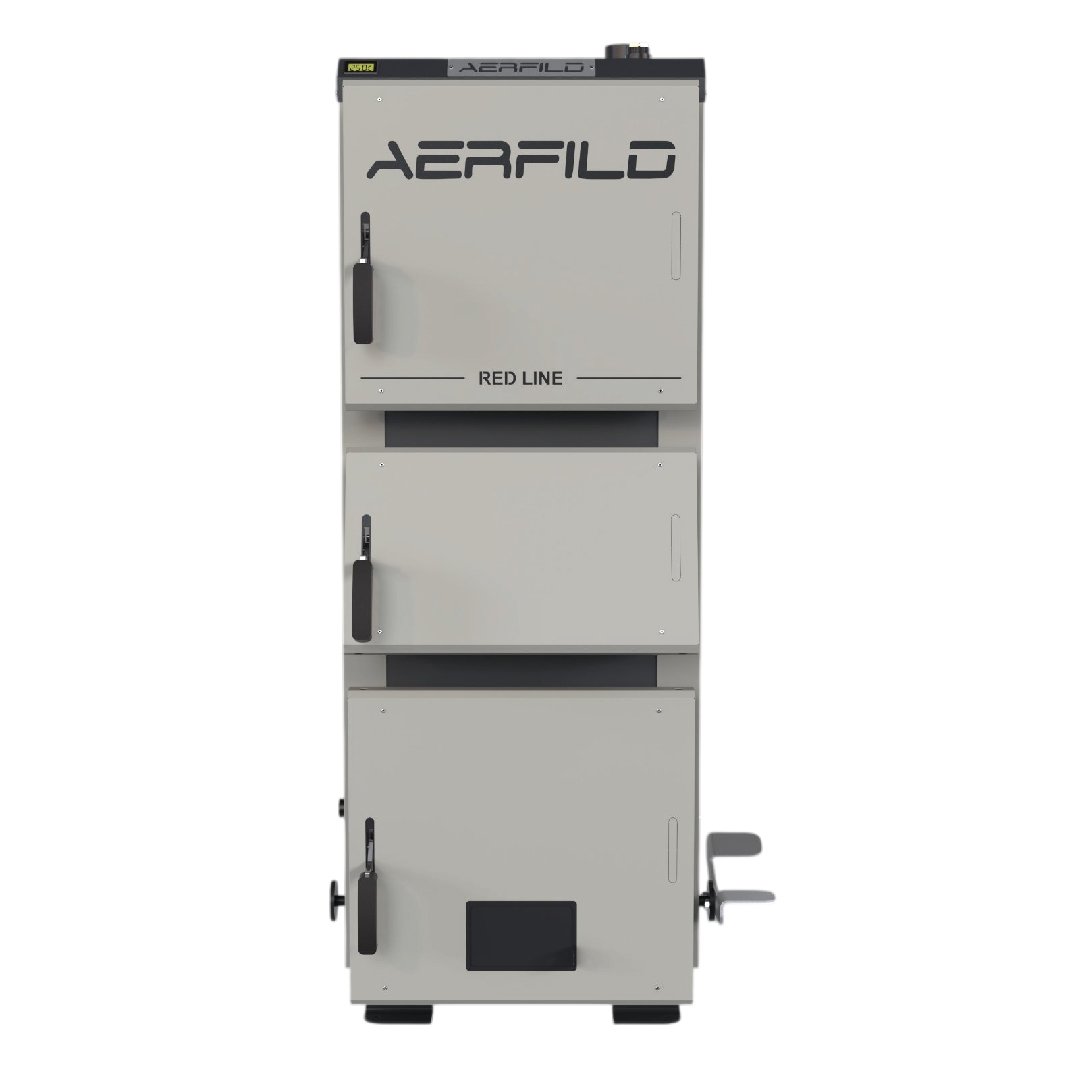

Cazan pe combustibil solid AERFILD RED LINE 12 kW

Cazan pe combustibil solid AERFILD RED LINE 12 kW este destinat încălzirii locuințelor, spațiilor comerciale, industriale și altor clădiri echipate cu sisteme de încălzire centrală cu agent termic. Cu o putere termică nominală de 12 kW, modelul are o suprafață de încălzire estimată de până la 120 m². Alegerea finală a puterii cazanului trebuie realizată în funcție de necesarul termic al clădirii, nivelul de izolare, pierderile de căldură și configurația instalației.

Modelul face parte din seria AERFILD RED LINE și funcționează cu alimentare manuală a combustibilului. Construcția robustă din oțel, focarul de 68 dm³, suprafața de schimb de căldură de 2,5 m² și randamentul de minimum 92% fac din acest model o soluție potrivită pentru sistemele de încălzire unde se urmărește utilizarea eficientă a combustibilului solid.

Avantaje principale

• Putere termică nominală de 12 kW
• Suprafață de încălzire estimată de până la 120 m²
• Randament de minimum 92%
• Suprafață de schimb de căldură de 2,5 m²
• Focar generos, cu volum de 68 dm³
• Alimentare manuală a combustibilului
• Compatibil cu mai multe tipuri de combustibil solid
• Combustibil principal recomandat: cărbune
• Construcție sudată din oțel de înaltă calitate
• Corp izolat termic pentru reducerea pierderilor de căldură
• Manta de apă integrată în corpul cazanului
• Secțiune convectivă pentru transfer eficient al energiei către agentul termic
• Grătar realizat din țevi cu pereți groși prin care circulă agentul termic
• Cenușar pentru colectarea reziduurilor rezultate în urma arderii
• Șuber integrat pentru reglarea tirajului gazelor de ardere
• Compatibil cu instalații de încălzire cu circulație naturală sau forțată
• Supapă de siguranță inclusă
• Set pentru curățarea cazanului inclus
• Unitatea de comandă automată și ventilatorul sunt disponibile în funcție de configurația aleasă
• Regulatorul mecanic de tiraj este disponibil opțional / conform configurației.

Combustibili compatibili

Combustibilul principal recomandat pentru exploatarea cazanului AERFILD RED LINE 12 kW este cărbunele, acesta fiind combustibilul care asigură cea mai mare putere termică. Documentația producătorului permite și utilizarea altor combustibili solizi specificați în manual.

Pot fi utilizate și:

• Cărbune
• Lemne de foc cu umiditate de maximum 25%
• Brichete din lemn cu diametrul de 100–150 mm
• Brichete din rumeguș și turbă
• Deșeuri din lemn – resturi, rumeguș, așchii etc., utilizate în amestec cu combustibilul principal într-o proporție de până la 50%

În cazul lemnelor de foc, lungimea trebuie să fie cu maximum 50 mm mai mică decât adâncimea focarului. Pentru modelul RED LINE 12 kW, focarul are o adâncime de 400 mm, ceea ce înseamnă că lungimea recomandată a lemnelor este de maximum aproximativ 350 mm.

Pentru obținerea unui randament ridicat se recomandă utilizarea combustibilului bine uscat și de calitate. Combustibilul umed sau necorespunzător favorizează apariția funinginii, reduce eficiența transferului termic, mărește consumul și necesită curățarea mai frecventă a cazanului.

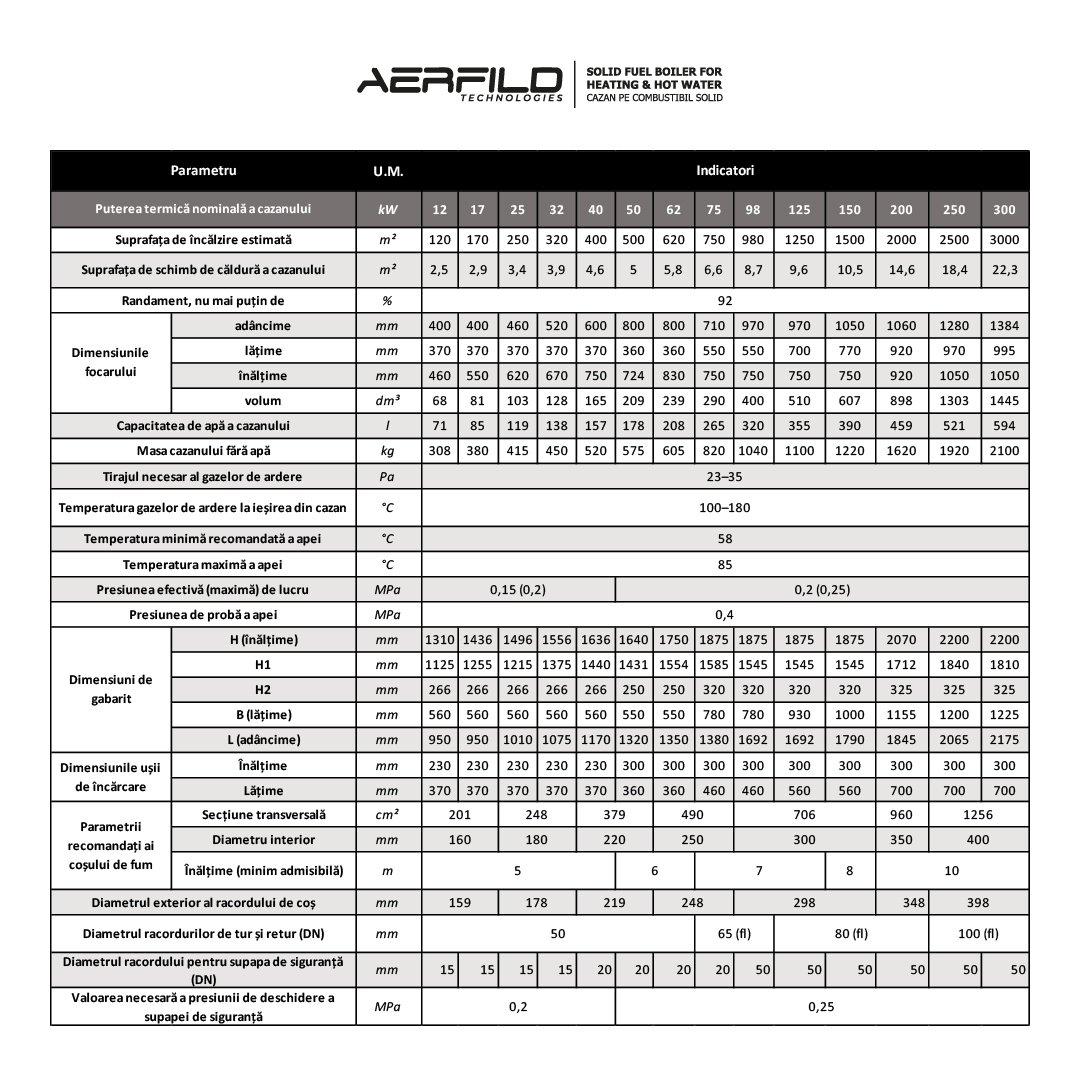

Caracteristici tehnice

• Brand: AERFILD
• Seria: RED LINE
• Cod produs: ADRL12KWM
• Tip produs: Cazan pe combustibil solid
• Tip alimentare combustibil: Manuală
• Putere termică nominală: 12 kW
• Suprafață de încălzire estimată: 120 m²
• Suprafață de schimb de căldură: 2,5 m²
• Randament: minimum 92%
• Dimensiuni focar (adâncime × lățime × înălțime): 400 × 370 × 460 mm
• Volum focar: 68 dm³
• Capacitate apă cazan: 71 l
• Greutate fără apă: 308 kg
• Tiraj necesar al gazelor de ardere: 23–35 Pa
• Temperatura gazelor de ardere la ieșire: 100–180°C
• Temperatura minimă recomandată a apei: 58°C
• Temperatura maximă a apei: 85°C
• Presiune efectivă maximă de lucru: 0,15 MPa (0,2 MPa)
• Presiune de probă a apei: 0,4 MPa

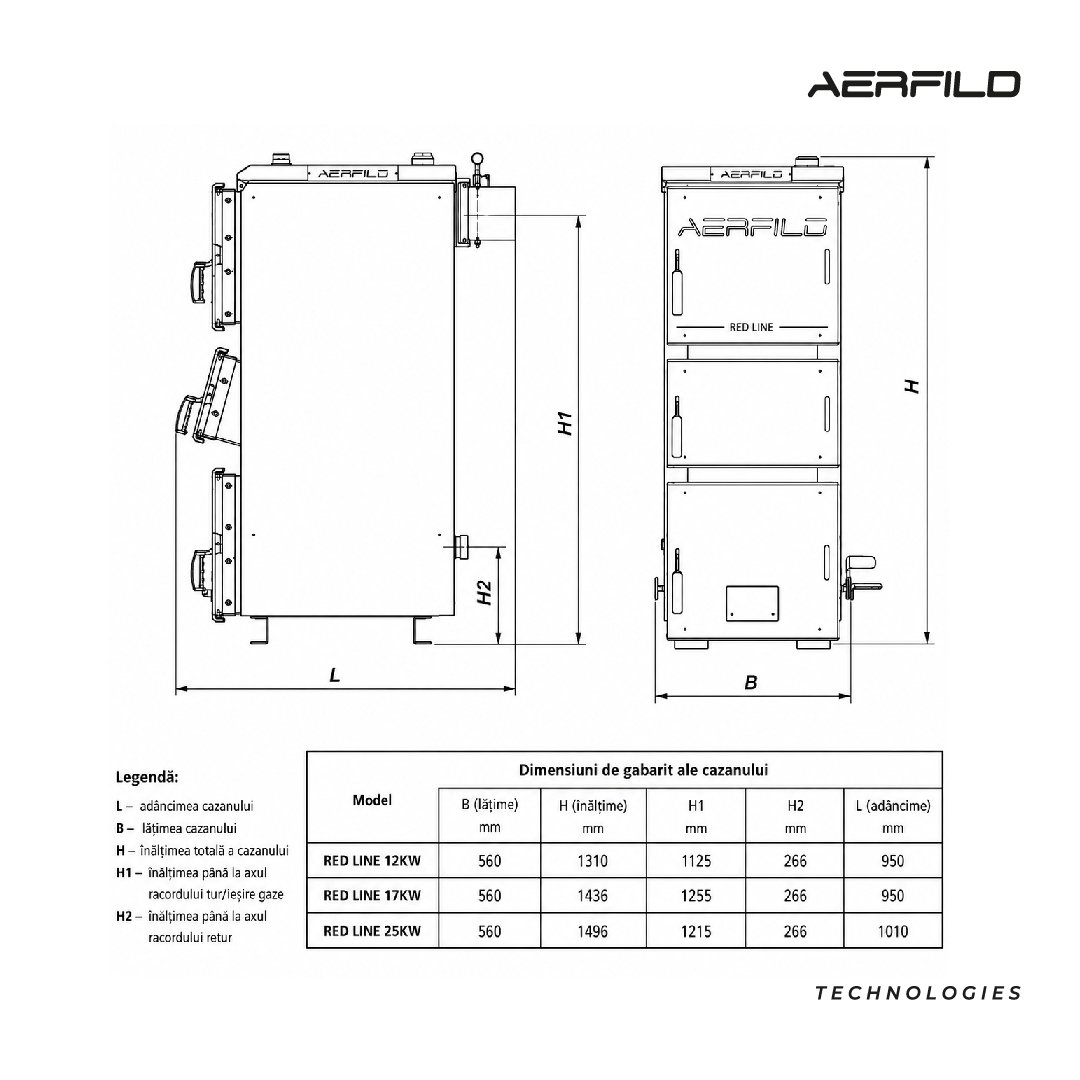

• Dimensiuni cazan (înălțime × lățime × adâncime): 1310 × 560 × 950 mm
• H1: 1125 mm
• H2: 266 mm
• Dimensiuni ușă de încărcare (înălțime × lățime): 230 × 370 mm
• Secțiune transversală recomandată coș de fum: 201 cm²
• Diametru interior recomandat coș de fum: 160 mm
• Înălțime minimă recomandată coș de fum: 5 m
• Diametru exterior racord coș de fum: 159 mm
• Diametru racorduri tur/retur: DN 50
• Diametru racord supapă de siguranță: DN 15
• Presiune necesară de deschidere a supapei de siguranță: 0,2 MPa
• Garanție cazan: 3 ani, cu posibilitatea prelungirii cu încă 2 ani în condițiile de service stabilite de producător.

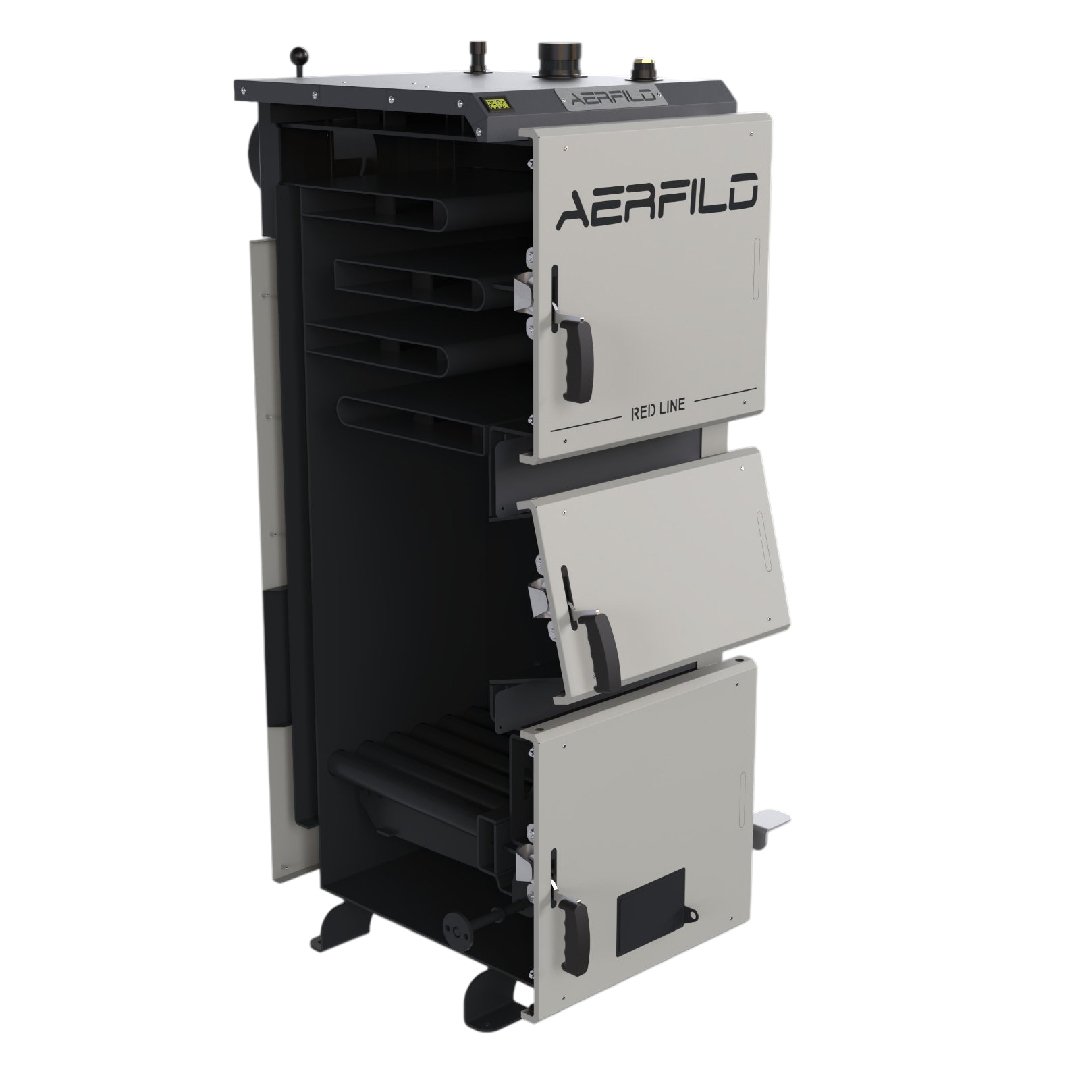

Construcție și principiu de funcționare. AERFILD RED LINE 12 kW este realizat sub forma unei construcții sudate din oțel, alcătuită din corpul principal, camera de ardere și secțiunea convectivă. În partea superioară a focarului este amplasat schimbătorul de căldură, realizat din pereți dubli și canale prin care circulă agentul termic. Corpul cazanului este izolat termic pentru reducerea pierderilor de căldură.

Combustibilul este încărcat manual, prin ușa frontală, și este ars pe grătarul realizat din țevi cu pereți groși prin care circulă agentul termic. Sub grătar se află cenușarul destinat colectării reziduurilor rezultate în urma procesului de ardere. Gazele fierbinți traversează schimbătorul de căldură și cedează energia termică agentului termic, după care sunt evacuate prin racordul destinat conectării la coșul de fum. Șuberul integrat permite reglarea tirajului gazelor de ardere.

În funcție de configurația achiziționată, aportul de aer necesar arderii poate fi gestionat prin intermediul unui regulator mecanic de tiraj sau al unui ventilator controlat electronic. Unitatea de comandă automată, ventilatorul și regulatorul mecanic nu trebuie considerate dotări standard pentru fiecare configurație, disponibilitatea acestora fiind determinată de varianta aleasă.

Recomandări de utilizare. Pentru funcționarea eficientă a cazanului se recomandă utilizarea combustibilului uscat și corespunzător specificațiilor producătorului. În cazul lemnelor de foc, umiditatea nu trebuie să depășească 25%. Temperatura apei pe conducta de retur trebuie menținută la peste 55°C, deoarece funcționarea la temperaturi mai joase favorizează apariția condensului, coroziunii și degradarea prematură a cazanului. Temperatura minimă recomandată a apei este de 58°C, iar temperatura maximă indicată în tabelul tehnic este de 85°C.

Pentru modelul RED LINE 12 kW, producătorul recomandă un coș de fum cu diametrul interior de 160 mm, secțiunea de 201 cm², înălțimea minimă de 5 m și un tiraj de 23–35 Pa. Racordarea la coș trebuie realizată etanș, iar coșul trebuie inspectat anual de un specialist calificat.

Pentru menținerea performanțelor, canalele de convecție trebuie curățate aproximativ la fiecare 3–7 zile, în funcție de combustibil. Cenușarul se curăță la umplere, dar nu mai rar de o dată la 3–5 zile, iar camera de ardere trebuie curățată lunar de depunerile de gudron. Montajul și prima punere în funcțiune trebuie efectuate de personal calificat și autorizat, în conformitate cu cerințele producătorului.
