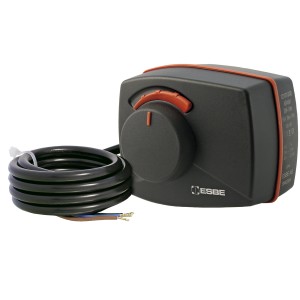

Servomotor proporțional pentru vană de amestec ESBE ARA659, 24 V, 6 Nm, 0–10 V
Acest produs poate fi achiziționat la preț redus doar cu plata integrală. Pentru achiziția în rate 0%, se aplică prețul de bază al produsului.
Disponibilă pentru comenzi peste 4000 MDL
Servomotorul ESBE ARA659 reglează fin poziția unei vane de amestec rotative, după un semnal proporțional de la un regulator electronic.
Se alimentează la 24 V (c.a. sau c.c.) și acceptă semnale 0–10 V, 2–10 V, 0–20 mA sau 4–20 mA. Timpul de rotire se alege între 45 și 120 de secunde. Se potrivește direct pe vanele ESBE VRG, VRB și VRH.
Cum se montează și se conectează
Pe vana de amestec
Servomotorul se fixează direct pe axul vanei de amestec, cu kitul de adaptare livrat. Conectarea electrică se face cu cablul atașat, de 1,5 m, la un regulator cu ieșire proporțională.
Schema de conectare e în instrucțiunea ESBE. Montajul și racordarea la instalație le face instalatorul, după instrucțiunea producătorului.
Descărcări: fișă tehnică și instrucțiuni
Fișă tehnică (PDF)Manual de utilizare și montaj (PDF)
Caracteristici tehnice
| Tip | Servomotor rotativ cu comandă proporțională |
| Alimentare | 24 V c.a./c.c. ±10%, 50 Hz |
| Semnal de comandă | 0…10 V, 2…10 V, 0…20 mA, 4…20 mA |
| Timp de rotire 90° | 45 s sau 120 s (reglabil) |
| Moment de rotire | 5 Nm nominal, max. 6 Nm |
| Unghi de lucru | 90° |
| Consum în funcționare | 5 W (c.a.), 2,5 W (c.c.) |
| Putere de dimensionare | 8 VA (c.a.), 4 VA (c.c.) |
| Grad de protecție | IP41, clasa de protecție II |
| Temperatura ambiantă | −5…+55 °C |
| Cablu de conectare | 1,5 m, atașat |
| Contact auxiliar | opțional (kit separat), 6(3) A, 24 V |
| Se montează pe | Vane de amestec ESBE VRG, VRB, VRH (kit de adaptare inclus), DN15–50 |
| Greutate | 0,4 kg |
| Garanție Simplex | 2 ani |
De ce îl alegi
- Comandă proporțională: poziția vanei urmează exact semnalul regulatorului.
- Semnale multiple: tensiune 0–10 V și 2–10 V sau curent 0–20 mA și 4–20 mA.
- Timp de rotire reglabil: 45 sau 120 de secunde.
- Manevră manuală simplă: se trage și se rotește butonul de pe față.
- Contact auxiliar opțional: se reglează fără scule.
Vezi și vane de amestec și servomotoare · automatizări și accesorii.
Întrebări frecvente
Ce regulator îl comandă?
Orice regulator electronic cu ieșire 0–10 V, 2–10 V, 0–20 mA sau 4–20 mA, la 24 V. Verifică în manualul regulatorului tipul ieșirii.
Poate fi comandat de un termostat ON/OFF la 230 V?
Nu. Acest model e pentru 24 V și semnal proporțional. Pentru 230 V cu 2 sau 3 puncte există alte servomotoare ESBE, de exemplu ARA651 sau ESBE 97.
Pe ce vane se montează?
Pe vanele de amestec ESBE VRG, VRB și VRH, DN15–50; kitul de adaptare se livrează odată cu servomotorul.
